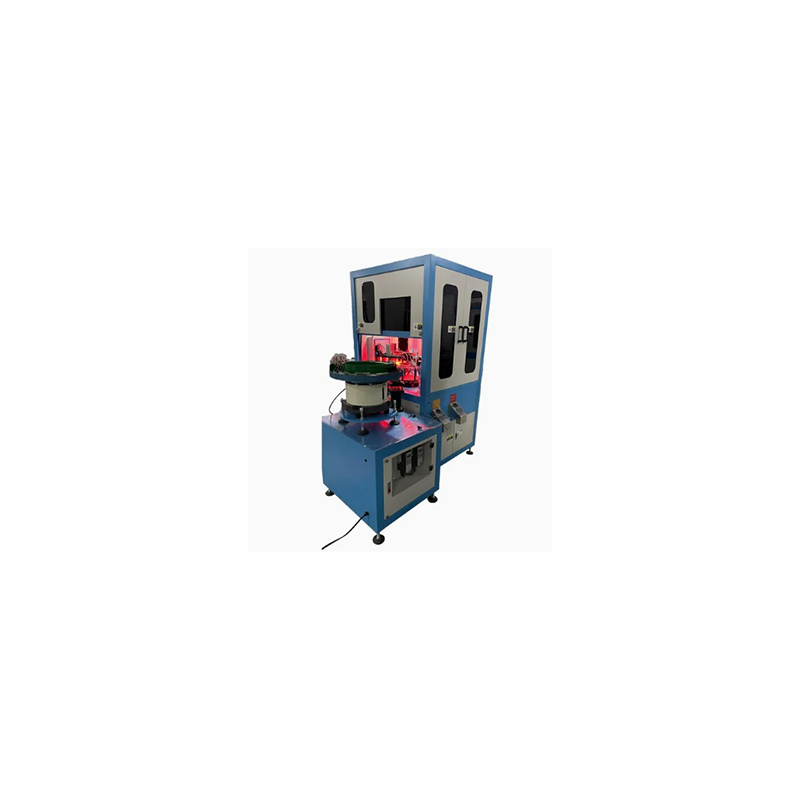

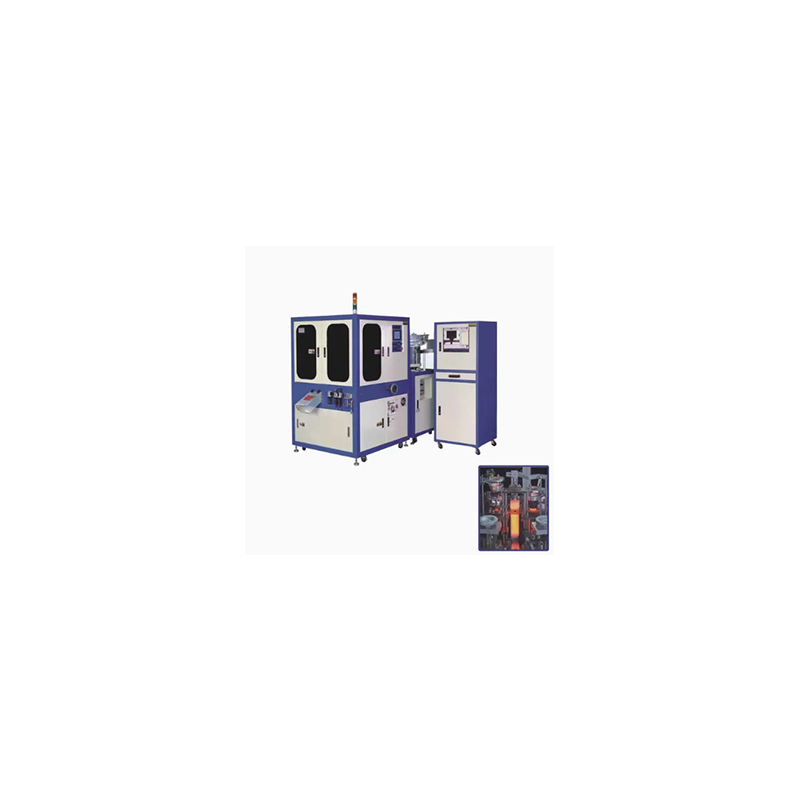

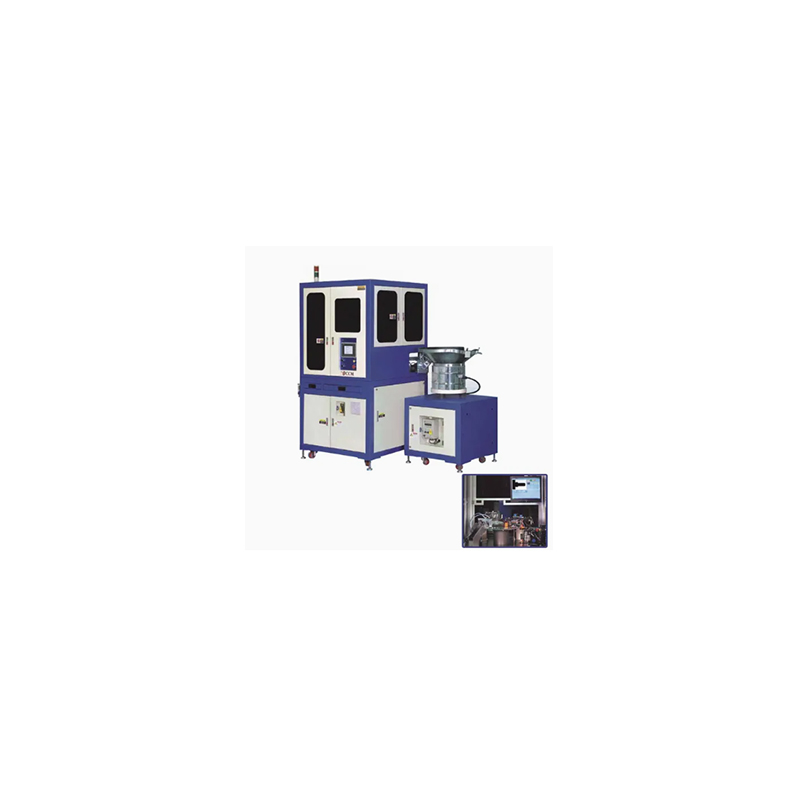

La macchina di smistamento ottica del dado quadrato Ronen®, progettata per soddisfare gli elevati standard dei produttori, utilizza le telecamere per ispezionare i dadi quadrati. Può rilevare difetti come angoli incrociati dei dadi o fili deformati e separarli. Ordinerà automaticamente i dadi qualificati in una scatola di smistamento e i dadi non qualificati in un'altra scatola di smistamento.
La macchina di smistamento ottico del dado quadrato è specificamente progettata per identificare i prodotti difettosi e classificarli con specifiche per i dadi quadrati. Usando una lente ottica e un'illuminazione, può rilevare se c'è qualche problema con il dado.
La macchina di smistamento ottica del dado quadrato è un'attrezzatura di smistamento speciale progettata per i dadi quadrati. Il core IT risolve due esigenze chiave: in primo luogo, attraverso la tecnologia di riconoscimento ottico, cattura accuratamente la struttura quadrata, i contorni del bordo e degli angoli e altre caratteristiche di dadi quadrati e separa rapidamente i dadi quadrati da chiusure miste come bulloni, noci rotonde e rondelle per evitare confusione di parti simili; In secondo luogo, per i dadi quadrati separati, verifica gli attributi chiave come dimensioni (come lunghezza laterale, distanza diagonale), spessore e dimensione del filo (come pitch, diametro nominale) e organizza lotti misti di dadi quadrati in gruppi con specifiche uniformi, fornendo materiali standardizzati per successivi magazzini e collegamenti assedianti. L'intero processo si basa sulla tecnologia ottica per ottenere un smistamento efficiente e accurato.
La macchina di smistamento ottico del dado quadrato impiega un alimentatore vibrante di tipo ciotola ed è dotata di brani personalizzati e strumenti direzionali. Questi strumenti sono stati meticolosamente progettati per posizionare saldamente ogni dado quadrato, di solito con un lato piatto verso il basso, consentendo alla fotocamera di ottenere viste dall'alto verso il basso, consentendo così una misurazione precisa.
Oltre alla classificazione delle dimensioni, la macchina può anche identificare e rimuovere le parti difettose. Il sistema visivo è in grado di rilevare difetti comuni come danni all'angolo, crepe, fili mancanti (per dadi pre-toccati), ruggine grave o champer errati. Questa funzione di controllo di qualità garantisce che solo i dadi qualificati possano entrare nella confezione.
| Articolo | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diametro del filo (mm) | Φ3.0-f8.0 |
Φ8.0-f16.0 |
Φ1.2-f3.0 |
Φ8-f20 |
| Larghezza della testa (mm) | Φ5-f15 |
Φ10-f25 |
Φ2.5-f8 |
Φ8-f35 |
| Altezza della testa (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Lunghezza sotto la testa (mm) | 5-70 | 15-120 | 1.5-12 |
|
| Ordinamento di precisione (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Velocità di ordinamento (PC/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Pressione dell'aria (kg/cm³) |
5 |
|||
| Computer | Computer industriale | |||
| Macchina fotografica digitale | Basler | Basler |
Basler |
Basler |
| Peso netto/lordo (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Machine Dimensipn (L*W*H) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimension After Crack (host/vibrazione luogo+base per computer) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Il punto di forza della macchina di smistamento ottico del dado quadrato è che può risolvere con precisione e rapidamente i dadi quadrati. La sua fotocamera può catturare da diversi angoli, quindi i prodotti difettosi sono sostanzialmente impossibili da sfuggire al rilevamento. La velocità è anche più veloce dell'operazione manuale e l'accuratezza rimane la stessa anche dopo il funzionamento continuo per diverse ore.
