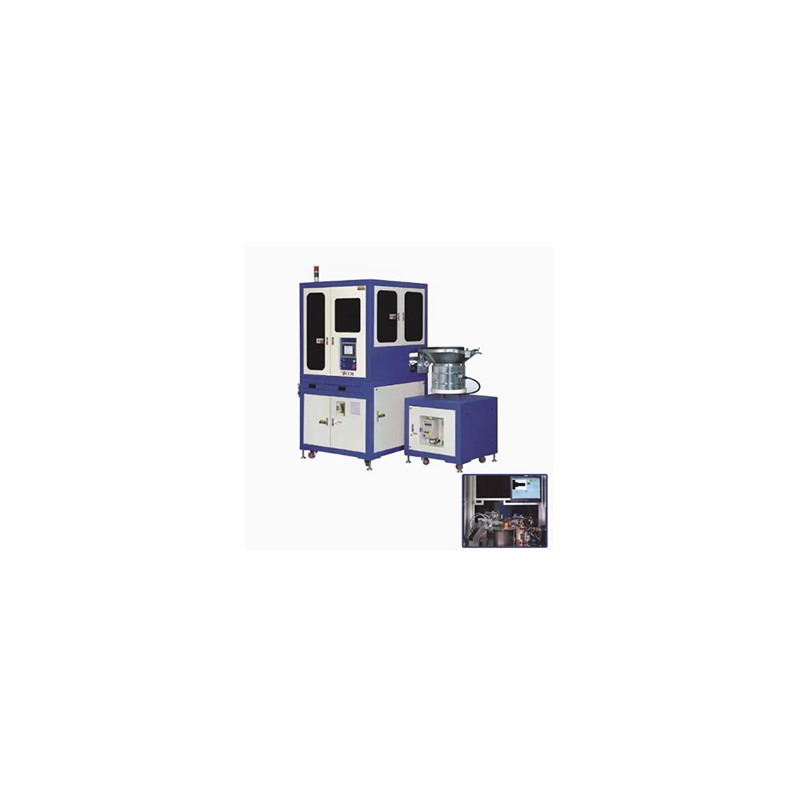

La macchina ottica di ordinamento ottica da dado a quattro artigli Ronen® utilizza telecamere per ispezionare i dadi a quattro artigli. Rileva problemi come artigli piegati o fili irregolari e quindi distingue tra noci buone e cattive. Quando i dadi vengono versati nella macchina, li ordinerà automaticamente in scatole.
La macchina di smistamento ottica a quattro artigli è specificamente progettata per ordinare i dadi a quattro artigli per specifiche. L'attrezzatura è specificamente progettata per la sua struttura. Diverse telecamere vengono utilizzate per catturare immagini da diversi angoli, consentendo di vedere chiaramente la curvatura e la spaziatura.
La macchina di smistamento ottica da dado a quattro artigli è progettata per identificare e separare automaticamente i dadi a quattro artigli. Questa macchina di smistamento è in grado di gestire la forma geometrica unica di questi dadi: una base quadrata con quattro artigli di metallo a molla, utilizzati per l'installazione sull'attrezzatura del telaio. La macchina di smistamento classifica questi dadi insieme ad altri componenti e li classifica per dimensione e tipo.
La macchina impiega un alimentatore di tipo ciotola vibrante progettato su misura. Questo alimentatore è dotato di una pista guida e strumenti, che possono sempre mantenere ogni dado nella posizione corretta. Di solito, la base quadrata viene posizionata piatta con gli artigli rivolti verso l'alto, consentendo al sistema della telecamera di ottenere un imaging affidabile.
La macchina di smistamento ottica del dado a quattro artigli utilizza telecamere ad alta risoluzione per catturare le immagini di ciascun dado. Il software analizza molteplici caratteristiche: la dimensione della base quadrata, la presenza e l'allineamento dei quattro artigli, la dimensione dei fori del filo e l'integrità strutturale complessiva. Il processo di analisi viene completato all'interno di pochi millisecondi mentre il dado passa sotto la fotocamera.
| Articolo | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diametro del filo (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Larghezza della testa (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Altezza della testa (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Lunghezza sotto la testa (mm) | 5-70 | 15-120 | 1.5-12 | - |
| Ordinamento di precisione (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Velocità di ordinamento (PC/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Pressione dell'aria (kg/cm³) | 5 | |||
| Computer | Computer industriale | |||
| Macchina fotografica digitale | Basler | Basler |
Basler |
Basler |
| Peso netto/lordo (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimensione macchina (L*W*H) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimension After Crack (host/vibrazione Place = base per computer) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
La caratteristica della macchina di smistamento ottico da dado a quattro artigli è che ha più angoli di lenti. La curvatura e la spaziatura degli artigli, nonché i fili nella parte inferiore dei dadi, possono essere tutti catturati. Anche la pista di alimentazione è appositamente progettata, che può contenere saldamente il dado a quattro punte senza che si ribelli o si spalma.
