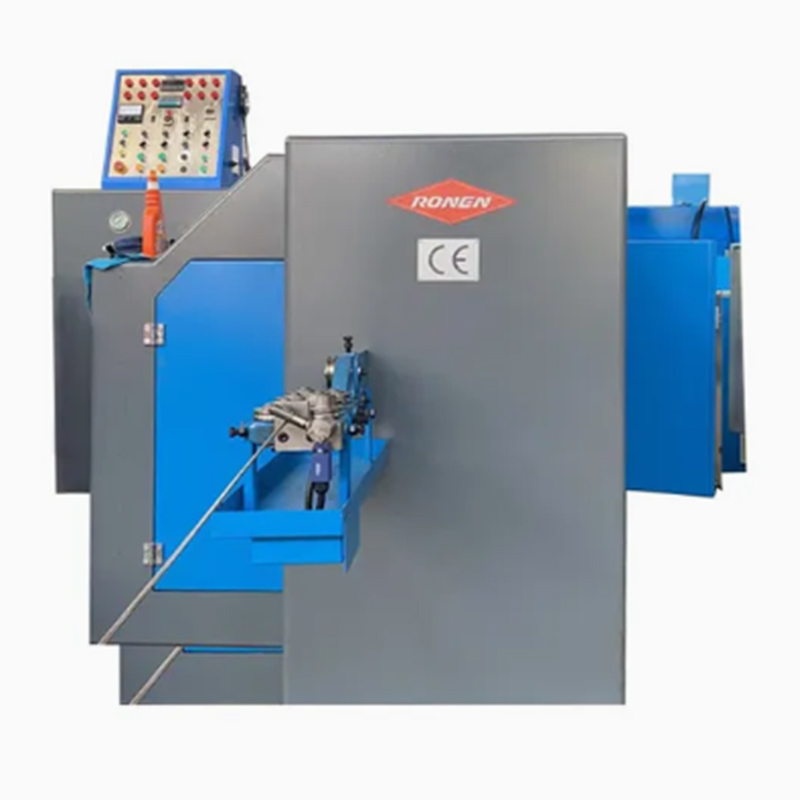

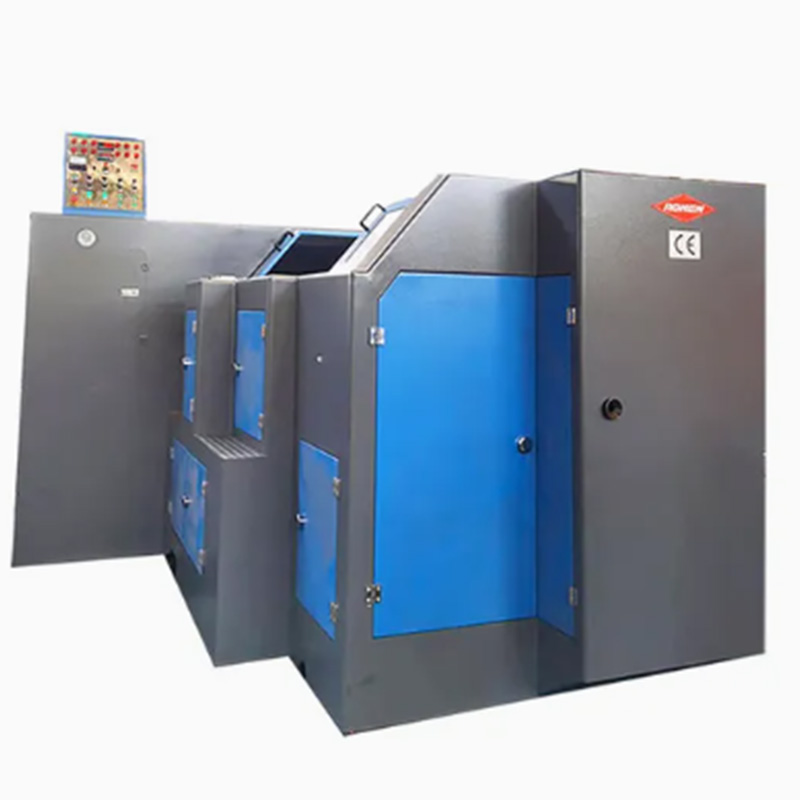

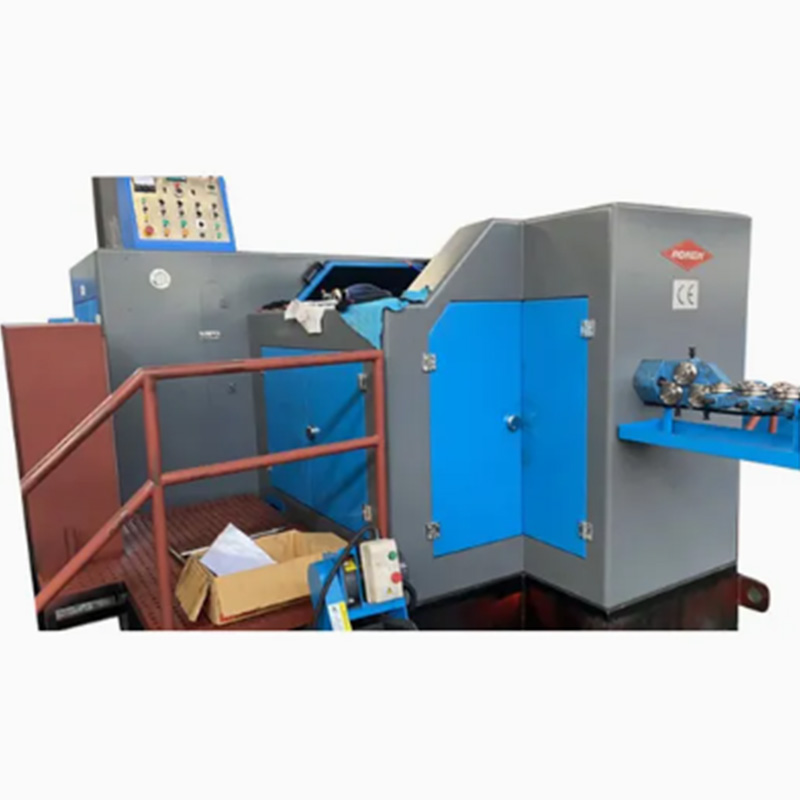

La macchina formatrice di bulloni a 5 stazioni Ronen®, un fornitore chiave, forma bulloni grezzi attraverso cinque fasi di lavorazione a freddo: taglio del filo, ricalcatura, formatura della testa, rifilatura e rettifica dell'albero. Basta inserire il filo nell'alimentatore, impostarlo e funzionerà automaticamente.

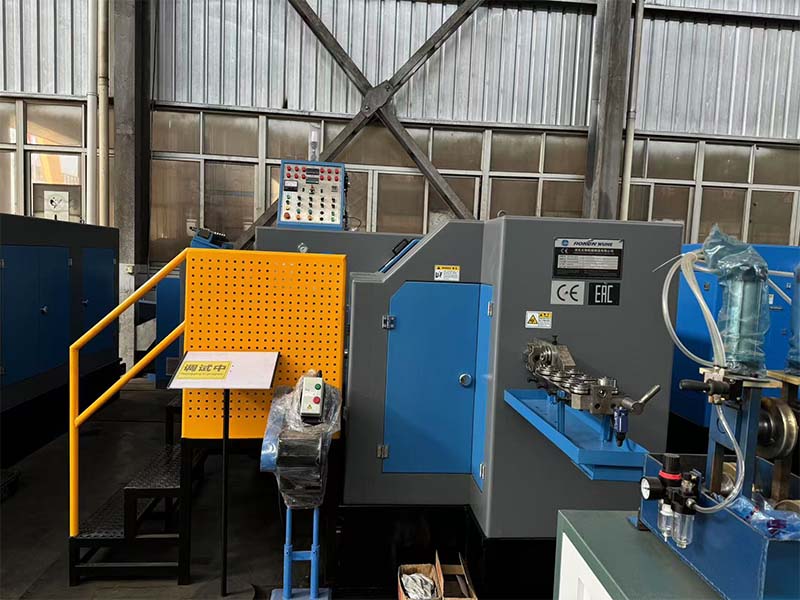

La macchina per la formazione di bulloni a 5 stazioni per forgiatura a freddo trasforma il filo metallico in pezzi grezzi per bulloni attraverso cinque stazioni consecutive di estrusione a freddo. Ciò che è stato prodotto era un bullone grezzo con l'intera testa e il gambo attaccati. Questo potrà poi essere utilizzato per le successive operazioni di filettatura.
Le cinque stazioni della Bolt Former Machine hanno compiti ben definiti: la stazione 1 taglia il filo e fa uscire piccole sporgenze (la forma iniziale della testa); La stazione 2 pre-stressa la testa per rendere più chiara la forma; La stazione 3 elabora la parte dell'asta (come la riduzione o i gradini di pressatura); La stazione 4 pressa finemente i dettagli della testa; La stazione 5 finalizza la sagomatura della parte dell'asta e della testa. L'intero processo non necessita di riscaldamento; viene effettuato direttamente a freddo.
La macchina può modellare il filo metallico senza necessità di riscaldamento. L'attrezzatura automatizzata estrae prima il filo metallico, lo taglia nelle lunghezze specifiche necessarie e quindi lo trasporta in sequenza in cinque diverse stazioni di lavorazione. Ogni stazione esegue operazioni specifiche, come la sagomatura della testa o l'inserimento della parte dell'asta, per formare infine il bullone.
Il focus della manutenzione della macchina per forgiatura di bulloni a 5 stazioni per forgiatura a freddo risiede nel meccanismo di trasporto e negli stampi. Il meccanismo per spostare i bulloni grezzi tra le stazioni deve essere mantenuto preciso e le condizioni di usura degli stampi di forgiatura devono essere controllate per garantire che i bulloni soddisfino le specifiche.
La caratteristica della forgiatrice per bulloni a 5 stazioni per forgiatura a freddo è che dispone di funzioni complete per la stazione ed è altamente adattabile a diversi materiali. La posizione 1-2 è per la testa del tubo e la posizione 3-5 è per il corpo del tubo. Può gestire bulloni che vanno dalle semplici teste tonde a quelle con gradini. La pressione applicata a ciascuna postazione di lavoro può essere regolata in modo indipendente e non causerà la rottura del filo.
| Modello | Unità | RNBP-65S | RNBP-85S |
RNBP-105S |
RNBP-135L |
RNBP-135L |
RNBP-135LL |
RNBP-165S |
| Stazione di forgiatura | NO. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Forza di forgiatura | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Diametro massimo di taglio | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Lunghezza massima di taglio | mm | 105 | 115 | 135 | 185 | 195 | 265 | 190 |
| Tasso di uscita | pz/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| R.K.O. Colpo | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Colpo | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Corsa del pistone principale | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Potenza del motore principale | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Nel complesso si attenua. di morire tagliato | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Nel complesso si attenua. di punzonatura | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x30L |
Ø60x229L |
Ø75x185L |
| Nel complesso si attenua. della matrice principale | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185K |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Passo del dado | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| ca. peso | Tonnellata | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Diametro bullone applicabile | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Lunghezza del gambo del pezzo grezzo | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Nel complesso si attenua | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
