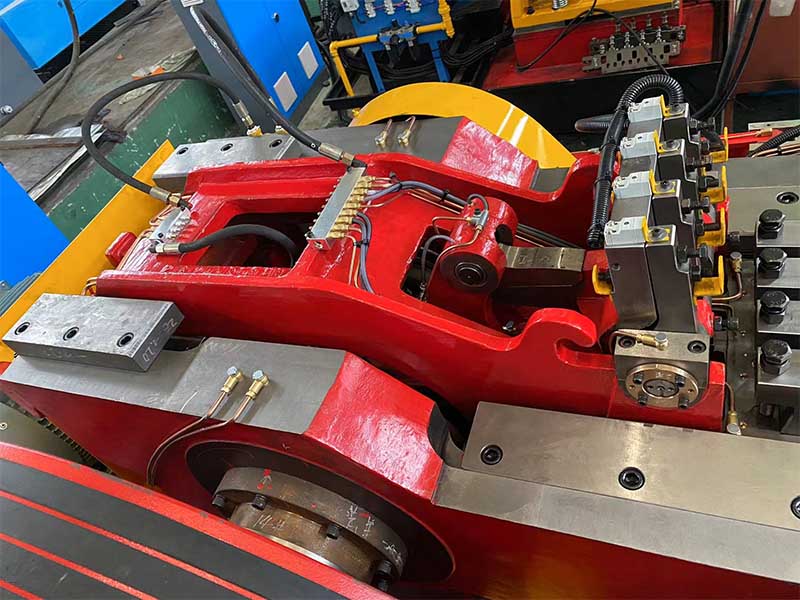

4 Matrice 4 Stazione Bolt Ex

Il fornitore Ronen® fornisce il 4 Die 4 Station Bolt Former, che forma il pezzo grezzo del bullone in quattro fasi: il primo passo è tagliare il filo, il secondo passo è allungare il pezzo grezzo, il terzo passo è modellare la testa del bullone e il quarto passo è tagliare le parti in eccesso. Non è necessario spostare le materie prime.

Invia richiesta

Descrizione del prodotto

Il formatore di bulloni a 4 stampi e 4 stazioni utilizza quattro stazioni separate e stampi corrispondenti per stampare a freddo il filo metallico in pezzi grezzi per bulloni. Produce bulloni spingendo il metallo attraverso quattro fasi di formatura. Il filo metallico entra da un'estremità, viene tagliato e poi passa attraverso ciascuna postazione di lavoro.

Dettagli del prodotto

Posiziona un rotolo di filo nella formatrice di bulloni e il processo di formatura può iniziare. La macchina taglia automaticamente una sezione di filo e la introduce nelle quattro stazioni. Ad ogni fermata, un utensile preme sul metallo, modificandone la forma e trasformando il semplice filo in un complesso bullone.

Il Bolt Former a 4 stampi e 4 stazioni utilizza un processo di forgiatura a freddo, che consente di modellare il metallo senza la necessità di riscaldamento. Poiché la struttura interna del metallo viene compressa e rimodellata, il risultato è un prodotto finale più robusto. Gli elementi di fissaggio prodotti in questo modo sono estremamente resistenti e durevoli.

Uno dei componenti chiave della formatrice di bulloni è il dito di trasferimento. Questo componente preleva i bulloni grezzi e li sposta con precisione da una stazione all'altra. Se questo meccanismo non è allineato correttamente, i bulloni non verranno formati correttamente. Il suo flusso di processo è progressivo. La prima stazione può iniziare a formare la testa, la stazione successiva completa la formazione della testa, un'altra stazione lavora la punta e l'ultima stazione inizia a lavorare i fili.

Parametri del prodotto

Modello	Unità	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Stazione di forgiatura	NO.	5	5	5	5	5	5	5
Forza di forgiatura	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Diametro massimo di taglio	mm	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Lunghezza massima di taglio	mm	105	115	135	185	190	265	190
Tasso di uscita	pz/min	100-160	90-145	85-130	70-120	60-100	40-70	55-95
P.K.O. Colpo	mm	45	25	35	40	45	60	45
K.O. Colpo	mm	90	92	118	160	175	225	178
Corsa del pistone principale	mm	136	160	190	262	270	380	274
Potenza del motore principale	Kw	15	22	30	30	37	45	55
Nel complesso si attenua. di morire tagliato	mm	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
Nel complesso si attenua. di punzonatura	mm	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115l	Ø60x130L	Ø60x229l	Ø75x185l
Nel complesso si attenua. della matrice principale	mm	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185L	Ø86x190L	Ø86x305L	Ø108x200L
Passo del dado	mm	60	80	90	94	110	110	129
ca. peso	Tonnellata	10	17	20	24	31	38	52
Diametro bullone applicabile	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Lunghezza del gambo del pezzo grezzo	mm	10-80	15-90	15-110	20-152	20-160	40-220	20-160
Nel complesso si attenua	mm	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800

Caratteristiche del prodotto

La caratteristica del Bolt Former a 4 matrici e 4 stazioni è che le postazioni di lavoro sono ben coordinate e la sostituzione dello stampo è rapida. I movimenti delle quattro postazioni di lavoro sono coordinati con precisione da collegamenti meccanici. Una volta terminata la lavorazione dalla stazione di lavoro precedente, il pezzo si sposta automaticamente a quella successiva senza alcun disallineamento o stallo.
