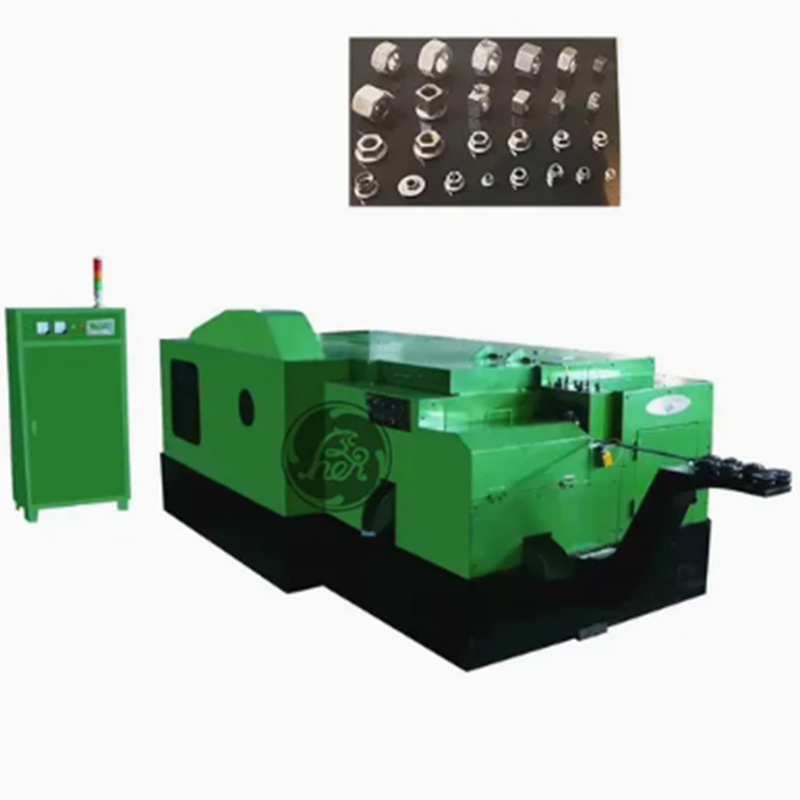

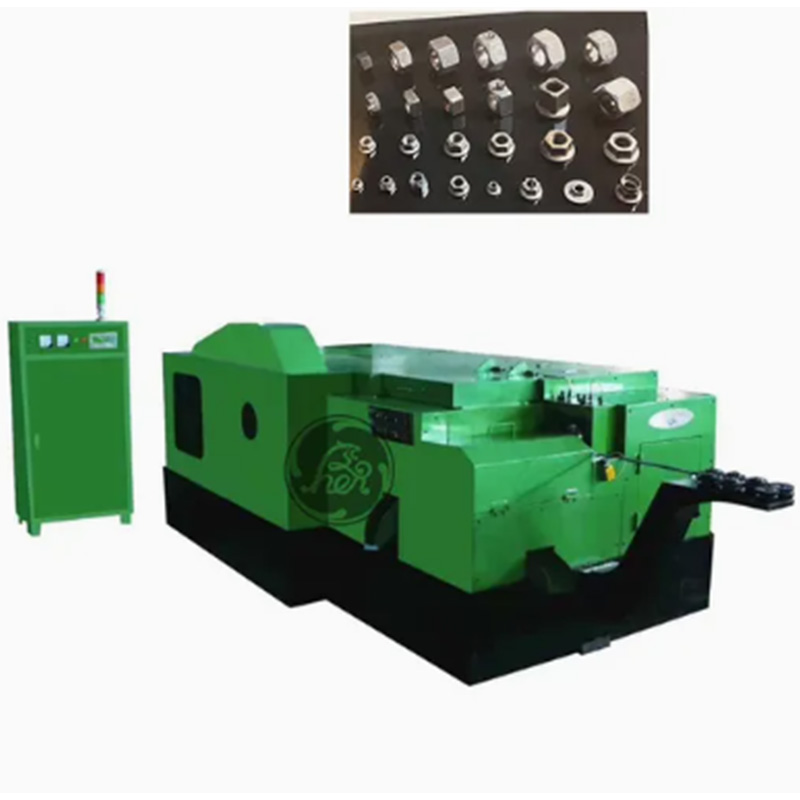

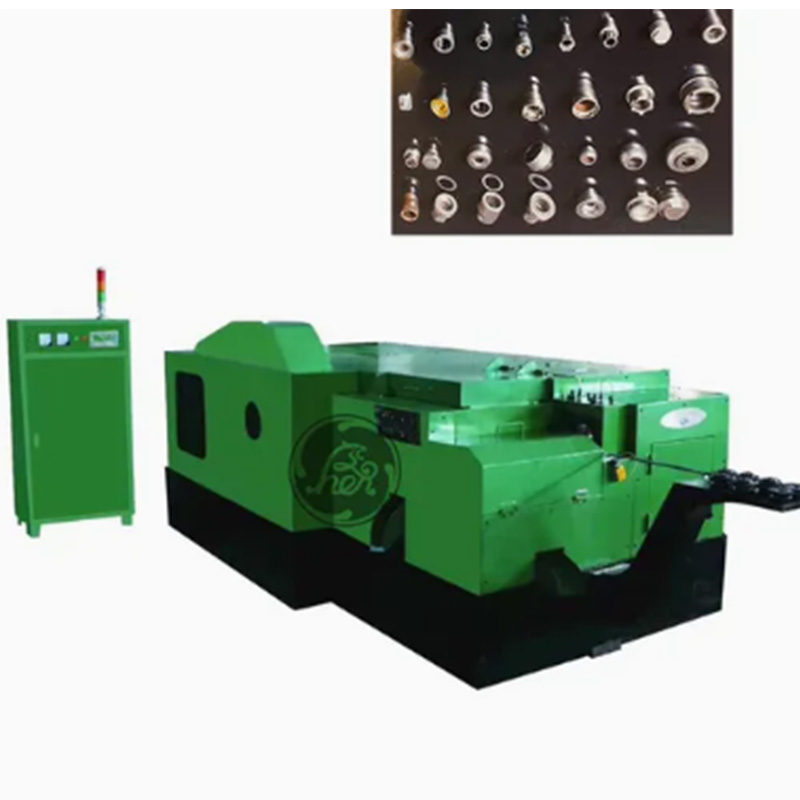

Il produttore della macchina per dadi multistazione ad alta velocità Ronen® l'ha progettata per completare la sagomatura del dado grezzo in un unico passaggio attraverso 4-6 stazioni (taglio del filo, ricalcatura, formatura esagonale, rifilatura dei bordi). Devi solo inserire il filo metallico e impostare la dimensione del dado. La macchina funzionerà automaticamente.
La macchina per dadi multistazione ad alta velocità trasforma rapidamente il filo metallico in dadi grezzi attraverso una serie di operazioni consecutive di estrusione a freddo in più stazioni. Generalmente ci sono da 4 a 6 postazioni di lavoro e ciascuna postazione di lavoro ha responsabilità chiaramente definite.
| Specifica | Unità | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Stazione di forgiatura | NO. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Diametro massimo di taglio | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Lunghezza del calcio d'inizio | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Passo dei dadi | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Forgiare il potere | Tonnellata | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Dimensioni della produzione |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Produzione | min/pz | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Motore principale | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Motore di lubrificazione | HP | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Lubrificazione | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Peso approssimativo | Tonnellata | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |

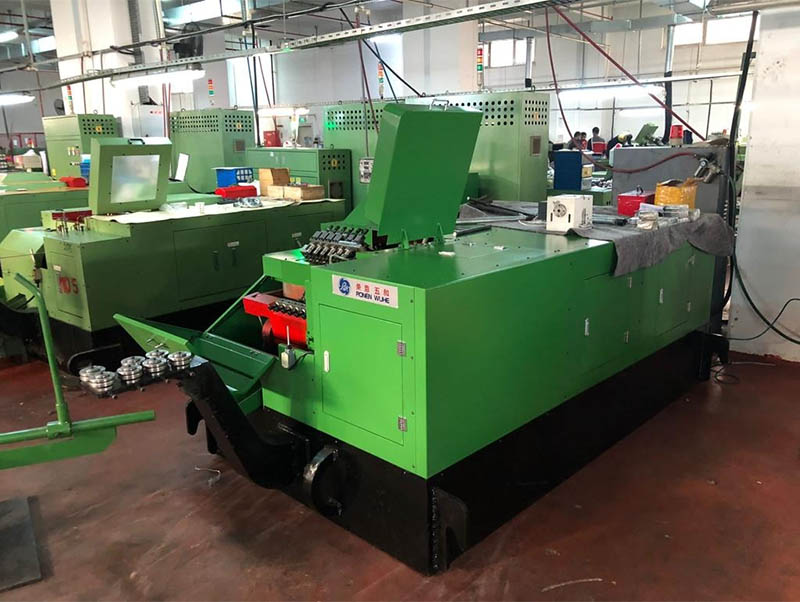

La macchina per la formazione di dadi può produrre rapidamente dadi utilizzando materiali in filo o barra. Forma il pezzo grezzo e lo alimenta in più stazioni di punzonatura, foratura e maschiatura. Questo processo ad alta velocità è fondamentale per una produzione efficiente di grandi quantità di dadi standard nell’industria edile e automobilistica.
Si inserisce una bobina di filo di acciaio nella macchina per dadi multistazione ad alta velocità. La macchina taglia un pezzo grezzo e poi lo trasferisce a più stazioni di formatura. Ciascuna stazione esegue diverse operazioni, come la formazione di esagoni, la foratura di fori guida e infine la maschiatura di filettature interne. Tutti questi sono completati in un ciclo continuo.
Per configurare la Nut Ex Machine, è necessario installare una serie di strumenti dedicati per ciascuna postazione di lavoro. Questi strumenti (martelli e stampi) vengono personalizzati in base alla dimensione e alla tipologia delle nocciole che si desidera produrre. Una volta completata la configurazione, la macchina può eseguire la progettazione della chiocciola per un lungo periodo senza quasi nessun intervento manuale.
Le caratteristiche principali della macchina per dadi multistazione ad alta velocità sono l'eccellente coordinamento della stazione di lavoro e stampi durevoli. I movimenti di ogni postazione di lavoro sono sincronizzati. Non appena la stazione di lavoro precedente termina di pressare la materia prima, la stazione di lavoro successiva subentra immediatamente alla lavorazione senza alcuna interruzione. Pertanto, vengono prodotti pochissimi prodotti difettosi. Lo stampo è realizzato in lega ad alta resistenza e ha subito un trattamento di indurimento superficiale.
