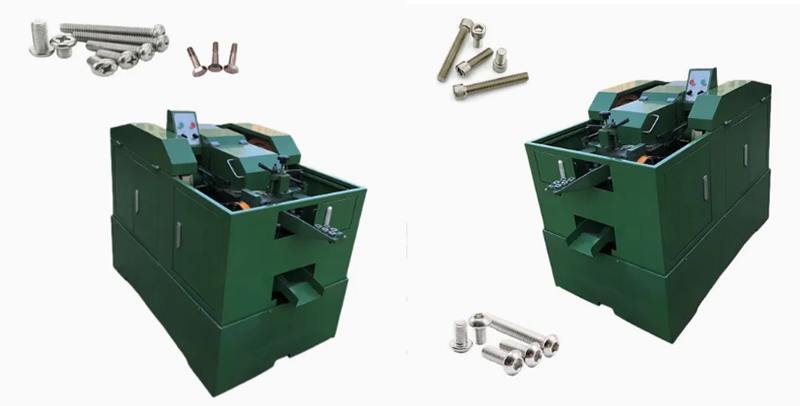

La macchina per l'intestazione a vite prodotta da Ronen® Factory è facile da installare. Basta disimballare, collegare l'alimentazione e puoi iniziare a produrre viti. Quando è necessario produrre viti di dimensioni diverse, può cambiare rapidamente. Non è necessario attendere molto tempo per regolare le impostazioni.

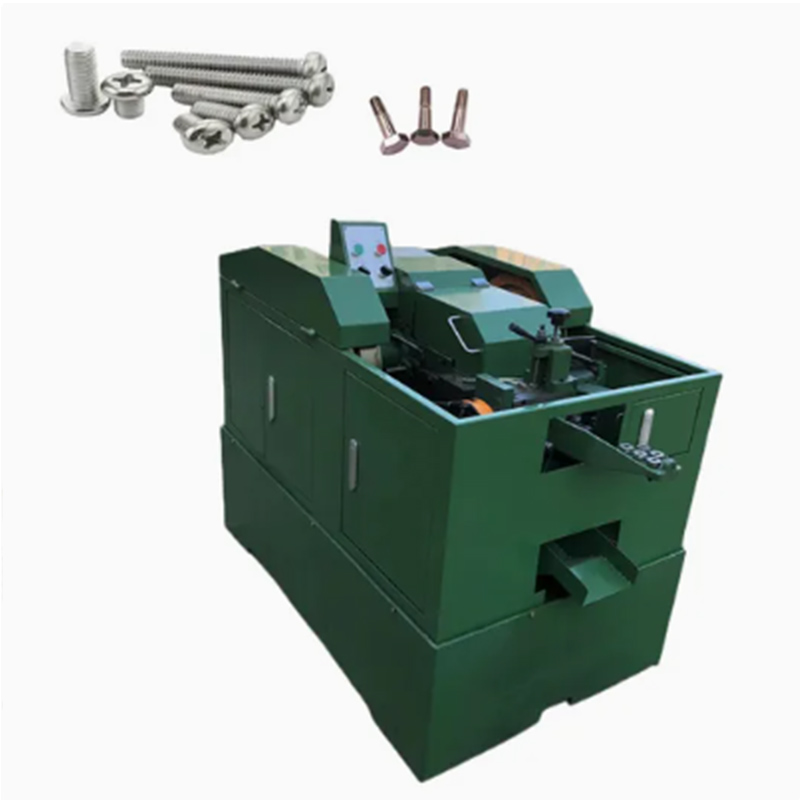

L'intestazione a vite è un dispositivo appositamente progettato per modellare le teste delle viti. Ci sono diverse workstation sulla macchina. Alcuni sono responsabili dell'alimentazione del materiale, alcuni per il taglio, alcuni per modellare le teste e infine vengono prodotte le teste a vite.
| Modello |
X15-30G |
X15-37G |
X15-50G |
X15-63G |
X15-76G |
X15-100G |
Z32G-51 |
|
Motore principale KW (4HP) |
3 | 3 | 3 | 3 | 3 | 3 | 5.5 |
|
Diametro (mm) |
2.3-5 | 2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
|
Lunghezza (mm) |
6-30 | 6-37 | 6-50 | 6-63 | 6-76 | 6-100 | Max.15 |
| Main Die (mm) |
F34.5 * 50 |
F34.5 * 55 |
F34.5 * 67 |
F34.5 * 80 |
F34.5 * 100 |
F34.5 * 115 |
|
|
1stpunch (mm) |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
|
|
2RDpunch (mm) |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
|
|
Taglio muore (mm) |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
|
|
Cutter (mm) |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
|
|
Velocità (PCS/min.) |
260-300 |
190-215 |
180-195 |
130-150 |
120-135 |
85-100 |
Max.800 regolabile |
| Peso (kg) |
2300 |
2300 |
2300 |
2300 |
2300 |
2300 |
4200 |

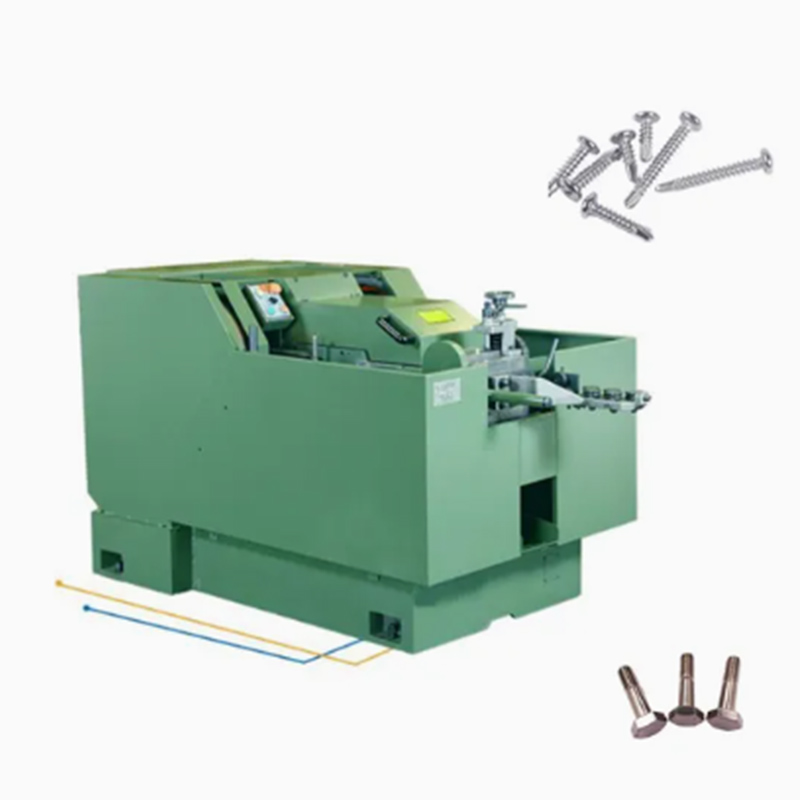

La macchina per l'intestazione a vite è una pressione a forgiatura fredda appositamente progettata per formare le teste delle viti. Utilizza il filo tagliato (materia prima), lo alimenta nella stazione di forgiatura uno per uno e applica un'alta pressione su un'estremità della materia prima per sconvolgimento. Questo processo di formazione a freddo non richiede il taglio del materiale e può modellare il metallo in varie forme della testa a vite.
All'interno della macchina per la lavorazione della testa a vite, gli spazi vuoti di taglio vengono trasferiti alla prima stazione di stampo. Un potente ariete guida un dado, che colpisce la fine del bianco, costringendo il metallo a fluire nella forma definita dalla cavità del dado. Per teste complesse, il vuoto può passare attraverso più stazioni (come doppio dado, triplo dado, ecc.), Con ogni stazione che esegue una fase di formazione incrementale per ottenere la geometria finale della testa.
La macchina per l'intestazione a vite si basa principalmente su stampi e punzoni intercambiabili. Ogni tipo e dimensione specifici della testa a vite richiedono un set di apparecchi di corrispondenza. Il passaggio dalla produzione di un tipo di testa a vite a un altro richiede l'arresto della macchina, la rimozione degli apparecchi esistenti, l'installazione di nuovi stampi e punzoni e regolare le impostazioni come la lunghezza dell'alimentazione e la forza di corsa, ecc.
La forza di impatto della vite dell'intestazione è forte, che può premere il filo duro in una normale forma della testa. La sostituzione dello stampo è conveniente. Per creare teste di forma diversa, basta cambiare il set di stampo. Ad esempio, da una testa rotonda a una testa esagonale. La macchina opera stabilmente ed è improbabile che non malfunzionerà anche dopo un funzionamento continuo per diverse ore. Anche se ci sono problemi minori, anche la riparazione è semplice.
