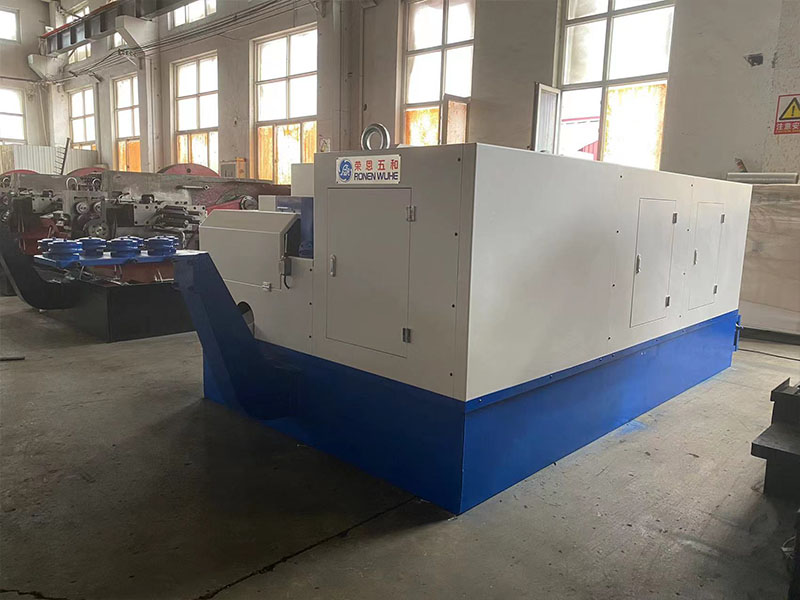

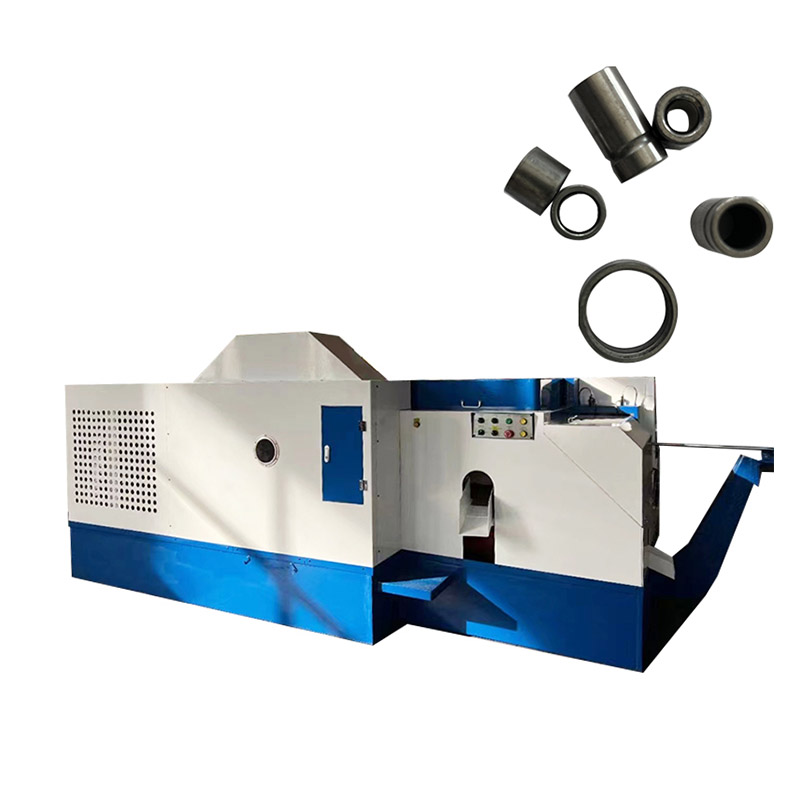

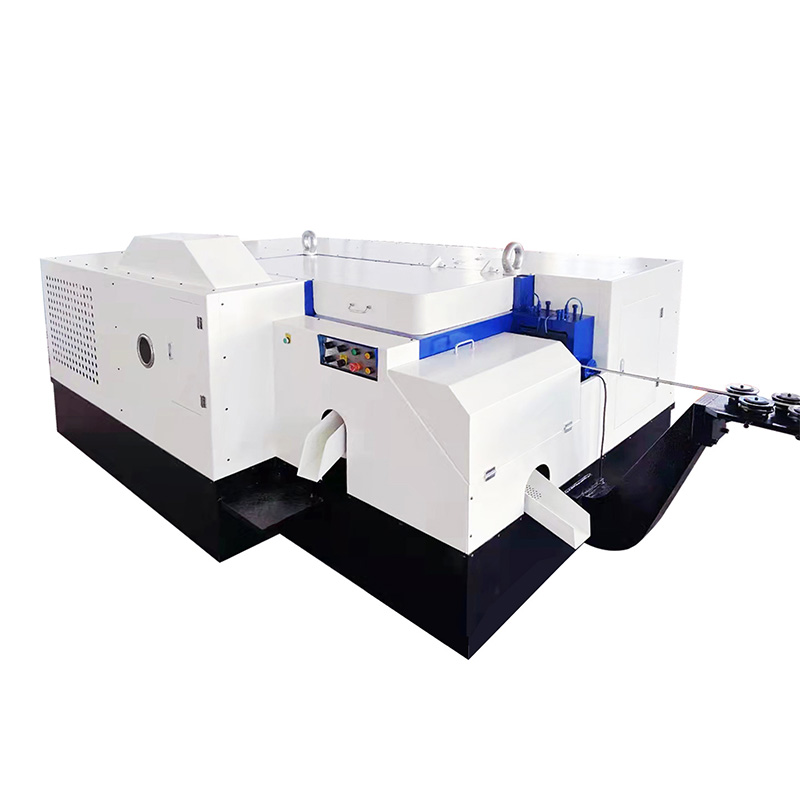

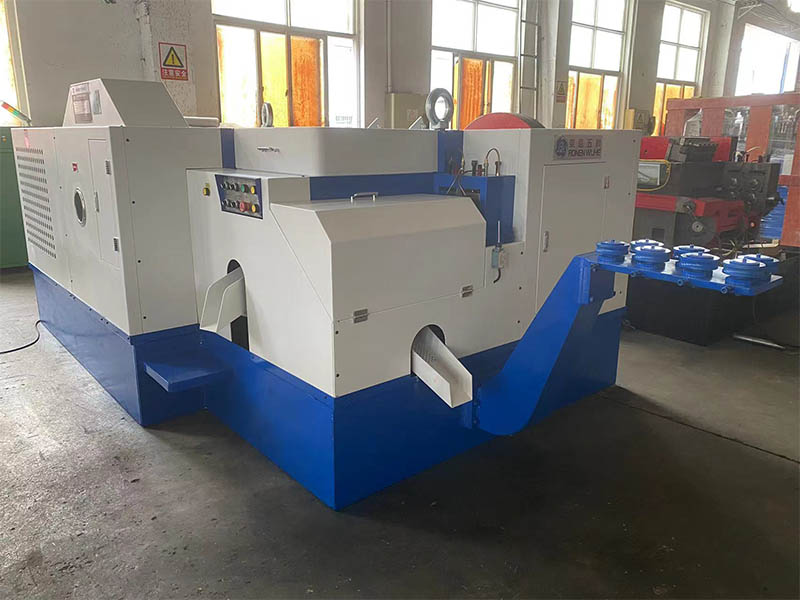

La macchina per la creazione di dadi a rivetta Ronen®, favorita da molti produttori, può trasformare i tubi metallici in dadi a rivetta. Completa la formazione della testa, il threading interno e la modellatura dell'estremità pieghevole in un passaggio. Tutto quello che devi fare è inserire il tubo metallico, impostare le dimensioni e la macchina funzionerà automaticamente.
La macchina per la creazione di dadi di rivetta è progettata specificamente per elaborare tubi o fili metallici nei dadi a rivetta. Il dado rivettato fa parte di filettature interne che possono essere fissate per rivettatura. La macchina può trasformare le materie prime nella forma finale del prodotto.
La macchina per la produzione di dadi di rivetta viene utilizzata per la produzione di dadi a rivetta. Un dado a rivetta è un inserto filettato utilizzato per formare un filo forte su materiali in foglio sottile. Questa macchina forma continuamente l'intero dado del rivetto dal filo, incluso il corpo tubolare, la testa e il filo interno. A causa dell'esclusivo design tubolare e deformabile della parte, questo è completamente diverso dal metodo di produzione dei dadi standard.
La macchina per la creazione di dadi del rivetta per primo rotola il filo metallico. Il filo viene quindi alimentato attraverso la macchina di raddrizzamento per eliminare qualsiasi curva. Successivamente, la macchina da taglio di precisione taglia il filo in spazi vuoti di una lunghezza specifica. La lunghezza degli spazi vuoti determina la lunghezza finale del corpo del noce del rivetto.
Dopo essersi formata il corpo vuoto, la macchina taglierà il filo interno. Inserire un tocco rotante nel foro per formare la filettatura interna. Questo processo di tocco è un'operazione di tocco standard, ma viene eseguito sulla parete sottile del corpo tubolare preformato del dado del rivetto.
| Specifiche | Unità | 11b | 14b | 17b | 19B | 24b | 27B | 30b | 33b | 36b | 41b |
| Stazione di forgiatura | NO. | 6s/7s | 6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
| Max Cut-Off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Lunghezza di calcio | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Muore il tono | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Forgiando potere | Tonnellata | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Dimensione della priduzione |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 |
M20-M27 |
| Produzione |
min/pcs |
250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Motore principale | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Motore di lubrificazione | HP | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| Lubrificante | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Peso approssimativo | Tonnellata | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Il punto di forza della macchina per la creazione di dadi del rivetto è che può produrre la struttura speciale dei dadi rivettati in un solo passaggio, senza la necessità di più processi separati. Può completare l'elaborazione della testa, del foro interno e del filo in una volta, il che è molto più efficiente. La dimensione dei dadi rivettati assemblati è accurata.
