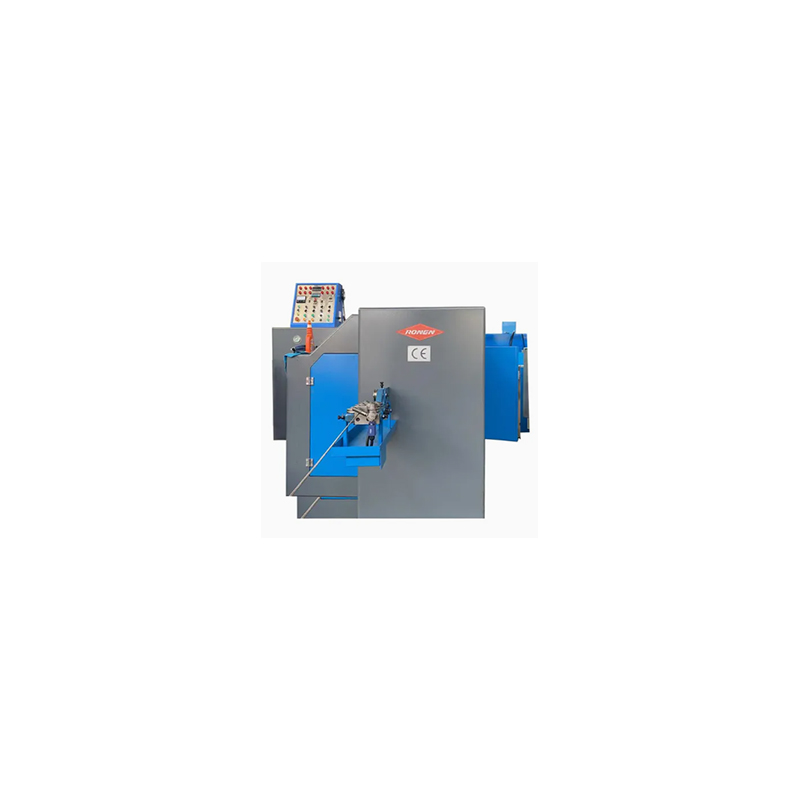

La macchina per la produzione di bulloni di alta qualità Ronen®, una risorsa preziosa per i fornitori, può trasformare le aste di metallo in bulloni con fili distribuiti uniformemente. Può completare l'intero processo dalla formazione della testa al taglio del filo, senza ulteriori passaggi. I bulloni che produce sono di forma uniforme e soddisfano i requisiti industriali.
La macchina per la produzione di bulloni di alta qualità è specificamente progettata per produrre bulloni che soddisfino sia gli elevati standard di precisione che di resistenza. Innanzitutto, raddrizza il filo metallico e taglialo a lunghezza fissa. Quindi, usa un dado a freddo per premere la testa del bullone e, infine, modellare i fili.
La macchina per la produzione di bulloni di alta qualità è un sistema integrato utilizzato per la produzione di bulloni finiti. Di solito combina i processi di intestazione fredda e rotolamento del filo. Questa macchina utilizza il filo in acciaio, lo taglia alla lunghezza richiesta, forma la testa del bullone attraverso l'intestazione fredda, quindi arrotola i fili precisi sull'albero del bullone. Garantire la consistenza dimensionale di ciascun bullone dalla testa ai fili.
La parte a freddo della macchina per la produzione di bulloni di alta qualità utilizza più stazioni per modellare la testa del bullone. Progressive muore e gli stampi ampliano gradualmente il filo vuoto nella forma finale della testa. La macchina mantiene una tonnellaggio elevato e un allineamento preciso per garantire la corretta formazione della testa, con angoli affilati, dimensioni appropriate e nessun difetto superficiale.
La macchina impiega una macchina di raddrizzamento di precisione per eliminare qualsiasi curva nel filo prima di inviarlo alla macchina da taglio. La macchina da taglio quindi taglia il filo in billette misurate con precisione. Il volume di billette coerente è cruciale per formare una testa di bullone completa, senza alcun difetto come piegatura o sottovalutazione.
| Modello | Unità | RNBP-65S | RNBP-85S | RNBP-105s | RNBP-135L | RNBP-135L | RNBP135ll | RNBP-165S |
| Stazione di forgiatura | NO. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Forza di forgiatura | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.cut-off dia | mm | Φ8 |
Φ10 |
Φ15 |
Φ15 |
Φ16 |
Φ16 |
Φ23 |
| Lunghezza max.cut-off | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Velocità di uscita | PCS/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O.Stroke | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O.Stroke | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Corsa di RAM principale | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Potenza motore principale | KW | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Complessivamente i dims.of taglio muore | mm | Φ30x45L |
Φ50x50L |
Φ45x59L |
Φ45x59L | Φ63x69l |
Φ58x69L |
Φ75x100L |
| Nel complesso Dims.of Punch muore | mm | Φ40x90L |
Φ45x125l |
Φ53x115l |
Φ53x115l |
Φ60x130L |
Φ60x229l |
Φ75x185L |
| Complessivamente Dims.f Main Die | mm | Φ50x110L |
Φ60x130L |
Φ75x135L |
Φ75x185L |
Φ86x190L |
Φ86x305L |
Φ108x200L |
| Morire pitch | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Circa | Tonnellata | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Bullone applicabile Dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Lunghezza dello stinco di vuoto | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Dimmi complessivi | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
Il punto di forza della macchina per la produzione di bulloni di alta qualità è che la qualità dei bulloni che produce è stabile. Poiché lo stampo ha un'alta precisione e le connessioni di processo sono accurate, l'errore di dimensioni dei bulloni prodotti è molto piccolo. Il bullone ha una resistenza sufficiente e può resistere a una forza di trazione maggiore rispetto ai normali bulloni elaborati. È anche meno incline alla rottura.
