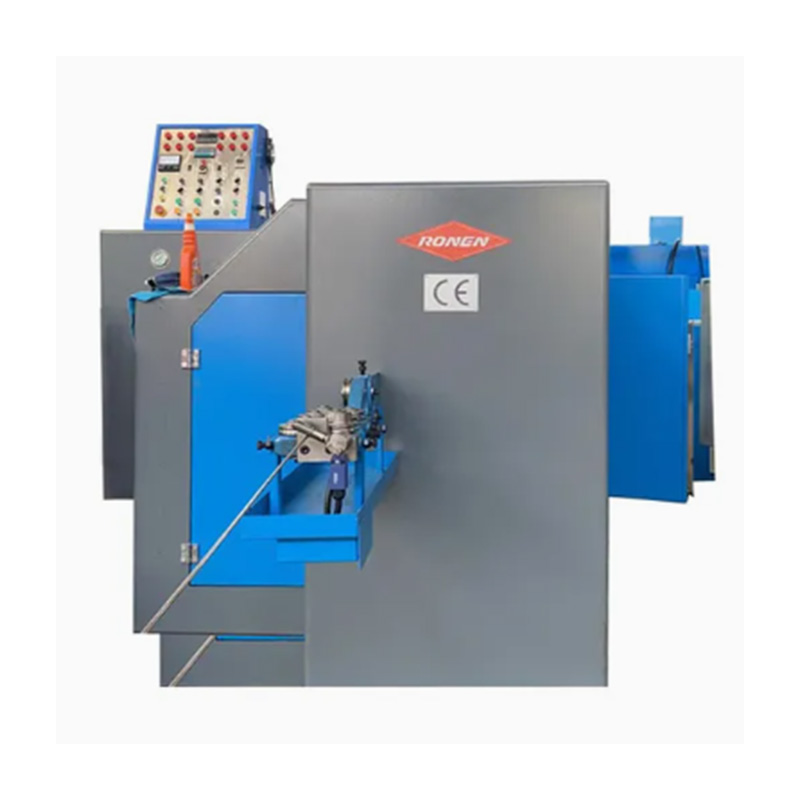

Il formatore di bulloni Ronen®5 Die 6 Station completa la produzione di bulloni grezzi in sei fasi consecutive: taglio del filo, estrusione, formatura della testa e rifilatura. Non richiede ai fornitori l'acquisto separato di apparecchiature o componenti ausiliari. Basta caricare il filo, impostare le specifiche sul pannello e la macchina può funzionare ininterrottamente.
Il Bolt Former a 5 matrici e 6 stazioni utilizza cinque set di stampi e sei stazioni di lavoro consecutive per estrudere a freddo il filo metallico in pezzi grezzi per bulloni relativamente complessi. Può gestire fili di diverse dimensioni ed è adatta alla realizzazione di bulloni con parti a gradini e teste a forma speciale.
La formatrice di bulloni a 5 stampi e 6 stazioni è una macchina avanzata per stampaggio a freddo progettata specificatamente per la produzione di bulloni complessi o di grandi dimensioni. Utilizza cinque stampi e sei stazioni per eseguire una serie di operazioni sul filo grezzo. Stazioni aggiuntive consentono fasi aggiuntive come la rifilatura dei bordi, la perforazione o la lavorazione fine multipla, consentendo la creazione di geometrie della testa complesse che le macchine semplici non possono ottenere.
Questo processo inizia inserendo le bobine di filo nel formatore di bulloni a 5 matrici e 6 stazioni. Il filo viene prima raddrizzato da una raddrizzatrice per eliminare eventuali pieghe, quindi tagliato in lunghezze specifiche da una macchina da taglio di precisione per formare le billette. La consistenza delle billette è fondamentale poiché fornisce il volume di metallo preciso necessario per le successive molteplici fasi di formatura.
Le molteplici stazioni del Bolt Former possono eseguire operazioni specializzate. Ciò include la creazione delle rientranze iniziali per la scanalatura di guida, l'estrusione delle varie parti della sezione dell'asta, il taglio dei materiali della bava e infine la formazione del contorno completo della testa. Questo approccio graduale è cruciale per i tipi di testa complessi.
Il punto di forza del 5 Die 6 Station Bolt Former è che può produrre bulloni dalla forma complessa con una precisione relativamente stabile. Le sei postazioni di lavoro hanno compiti chiaramente definiti: 1a stazione di lavoro per l'alimentazione e il taglio, 2a stazione di lavoro per la formatura iniziale della forma della testa, 3a stazione di lavoro per la pre-stampa dei dettagli della testa, 4a stazione di lavoro per la lavorazione dei gradini o delle scanalature della parte dell'asta, 5a stazione di lavoro per pressare con precisione la testa e la parte dell'asta e la sesta stazione di lavoro per la modellatura finale per garantire che ciascuna parte soddisfi le dimensioni.
| Modello | Unità | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Stazione di forgiatura | NO. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Forza di forgiatura | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Diametro massimo di taglio | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Lunghezza massima di taglio | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Tasso di uscita | pz/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Corsa del pistone principale | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Potenza del motore principale | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Dimensioni complessive della fustella tagliata | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Dimensioni complessive della matrice del punzone | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Dimensioni complessive della matrice principale | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Passo del dado | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Peso ca | Tonnellata | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Diametro bullone applicabile | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Lunghezza del gambo del pezzo grezzo | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Nel complesso si attenua | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
